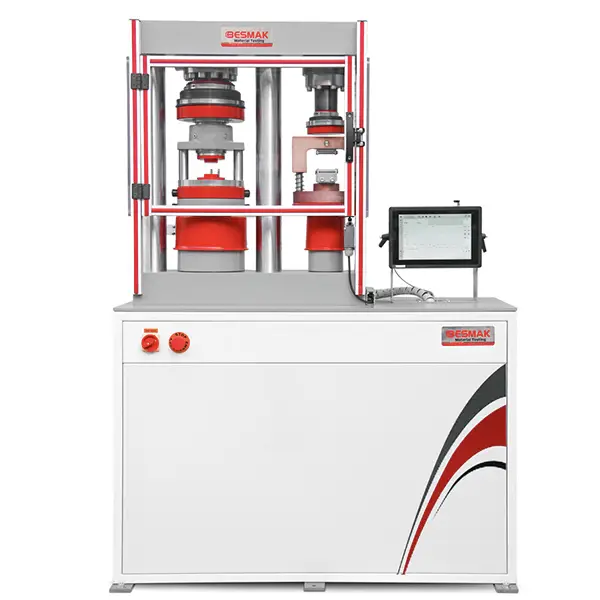

BCE-DP/LST – LOADCELL (ÇİFT PİSTONLU) DOKUNMATİK EKRAN KONTROLLÜ BASINÇ VE EĞİLME TEST MAKİNESİ
BCE-DP/LST Serisi, laboratuvarınız için kapsamlı bir test çözümü sunar. Öncelikle, rijit 2 sütunlu gövde yapısı tüm testlerde maksimum stabilite sağlar. Bu yapıya ek olarak, paketin içerisinde 1×50 mm mesafe parçaları ve 12 kanallı kontrol ünitesi standart olarak yer alır. Ayrıca, Linux tabanlı 10 inç LCD ekran sayesinde tüm süreçleri dijital olarak yönetebilirsiniz.
Bununla birlikte, veri analizi yapabilmeniz için PC yazılımını da sisteme dahil ettik. Cihaz, basma aralığında 100 – 500 kN değerleri arasında hassas ölçüm yapar. Aynı zamanda, eğilme aralığında 10 – 100 kN kapasite ile yüksek performans sergiler. Sonuç olarak, bu donanımlar test süreçlerinizi çok daha verimli hale getirir.
Standartlar:
- EN 196-1
- 459-2
- 1744-1
- 1015-11
- 13459-2
- ASTM C109
- ASTM C348
- ASTM C349
- BS 3892-1
- 4551-1
Category:
Çimento
TEKNİK ÖZELLİKLER
ÇERÇEVE
- Sistem, üst ve alt bloklara boşluksuz vidalanan 2 sütunlu rijit bir gövdeye sahiptir. Özellikle bu yapı, farklı boyutlardaki karot numuneleri başarıyla test eder. Buna paralel olarak, üst plakayı 3 derece eğime izin veren küresel yataklı yapıda tasarladık. Dahası, korozyona dayanıklı mesafe plakalarını (10, 20, 50, 80 mm) paketle birlikte sunuyoruz. Hassas işlenmiş yüzeyler sayesinde ölçüm doğruluğu en üst seviyeye çıkar. Sonuç olarak, emniyet kapısı ve limit anahtarları operasyonel güvenliğinizi sağlar. Test sonunda ise piston, otomatik olarak başlangıç konumuna döner.
KONTROL ÜNİTESİ EKRANI
- Bu tam otomatik test cihazı, gelişmiş “Sematron Touch Serisi” kontrol ünitesini kullanır. Böylece, 1000 Hz veri hızıyla en hassas sonuçları anlık olarak alırsınız. Ünite, toplamda 12 kanallı (4 analog, 4 dijital, 4 seri) bir yapıya sahiptir. Bu sayede, farklı sensörleri aynı anda ve sorunsuz kontrol edebilirsiniz. Kullanıcılar, yükleme hızını yüksek hassasiyetle otomatik olarak belirler. Ayrıca, dokunmatik ekran üzerinden gerçek zamanlı grafikleri takip edebilirsiniz. Özellikle otomatik kalibrasyon özelliği iş akışınızı oldukça hızlandırır.
YÜK ÖLÇÜMÜ ve KONTROLÜ
- Sistem, yük ölçümü süreçlerini EN-ISO-7500-1 standardına göre yürütür. Bu kapsamda, Sınıf 1 hassasiyete sahip yük hücreleri (loadcell) kullanarak hata payını minimize ediyoruz. Dolayısıyla, laboratuvarınızda her zaman uluslararası standartlarda ve güvenilir sonuçlar elde edersiniz.
| Ürün Kodu | Ürün Adı |
|---|---|
| BCE-DP100-10/LST | Basınç ve Eğilme Test Cihazı, Yük Hücresi (Loadcell) ile Dokunmatik Ekran Kontrollü, 100kN/10 kN Kapasiteli (Çift Pistonlu) |
| BCE-DP200-20/LST | Basınç ve Eğilme Test Cihazı, Yük Hücresi (Loadcell) ile Dokunmatik Ekran Kontrollü, 200kN/20 kN Kapasiteli (Çift Pistonlu) |
| BCE-DP200-50/LST | Basınç ve Eğilme Test Cihazı, Yük Hücresi (Loadcell) ile Dokunmatik Ekran Kontrollü, 200kN/50 kN Kapasiteli (Çift Pistonlu) |
| BCE-DP250-15/LST | Basınç ve Eğilme Test Cihazı, Yük Hücresi (Loadcell) ile Dokunmatik Ekran Kontrollü, 250kN/15 kN Kapasiteli (Çift Pistonlu) |
| BCE-DP250-25/LST | Basınç ve Eğilme Test Cihazı, Yük Hücresi (Loadcell) ile Dokunmatik Ekran Kontrollü, 250kN/25 kN Kapasiteli (Çift Pistonlu) |
| BCE-DP300-15/LST | Basınç ve Eğilme Test Cihazı, Yük Hücresi (Loadcell) ile Dokunmatik Ekran Kontrollü, 300kN/15 kN Kapasiteli (Çift Pistonlu) |
| BCE-DP300-20/LST | Basınç ve Eğilme Test Cihazı, Yük Hücresi (Loadcell) ile Dokunmatik Ekran Kontrollü, 300kN/20 kN Kapasiteli (Çift Pistonlu) |
| BCE-DP300-25/LST | Basınç ve Eğilme Test Cihazı, Yük Hücresi (Loadcell) ile Dokunmatik Ekran Kontrollü, 300kN/25 kN Kapasiteli (Çift Pistonlu) |
| BCE-DP500-15/LST | Basınç ve Eğilme Test Cihazı, Yük Hücresi (Loadcell) ile Dokunmatik Ekran Kontrollü, 500kN/15 kN Kapasiteli (Çift Pistonlu) |
| BCE-DP500-20/LST | Basınç ve Eğilme Test Cihazı, Yük Hücresi (Loadcell) ile Dokunmatik Ekran Kontrollü, 500kN/20 kN Kapasiteli (Çift Pistonlu) |
| BCE-DP500-100/LST | Basınç ve Eğilme Test Cihazı, Yük Hücresi (Loadcell) ile Dokunmatik Ekran Kontrollü, 500kN/100 kN Kapasiteli (Çift Pistonlu) |
| Ürün Kodu | Ürün Adı |
|---|---|
| BCE-DP250-15/LFR | Basma Test Gövdesi, 250 kN Basma ve 15 kN Eğilme Kapasiteli |
| BCE-DP250-20/LFR | Basma Test Gövdesi, 250 kN Basma ve 20 kN Eğilme Kapasiteli |
| BCE-DP250-50/LFR | Basma Test Gövdesi, 250 kN Basma ve 50 kN Eğilme Kapasiteli |
| BCE-DP300-15/LFR | Basma Test Gövdesi, 300 kN Basma ve 15 kN Eğilme Kapasiteli |
