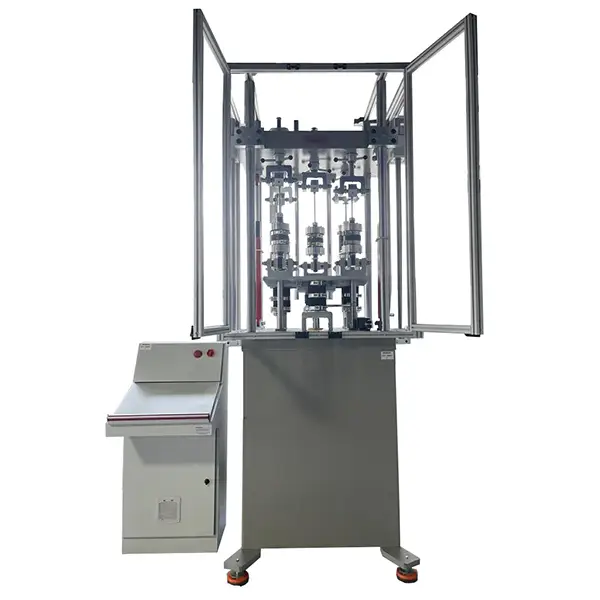

BMT-D/SA – AMORTİSÖR TEST CİHAZI
SİTEM AŞAĞIDAKİ BİLEŞENLER İLE ÇALIŞIR
- Öncelikle, servo hidrolik aktüatör 25 kN dinamik yük kapasitesi sunar ve çift etkili yapısı ile en az 1 G ivmelenmeye dayanır.
- Ayrıca, 4 kolonlu yükleme gövdesi yüksek rijitlik sağlar ve üst çapraz kafa üzerindeki aktüatör ile hassas hizalama sunar.
- Bununla birlikte, sistem 150 mm (±75 mm) kullanılabilir strok ile geniş hareket aralığı sağlar.
- Ek olarak, sistem 1000 mm/s hız sınırına ulaşır ve 2 Hz’e kadar dinamik testler gerçekleştirir.
- Aynı zamanda, kullanıcılar frekans ve genliği hız sınırları içinde ayarlar ve 2.000.000 çevrime kadar kesintisiz test yürütür.
- Bu sayede, sistem farklı malzeme ve bileşenler üzerinde hem dinamik hem de statik testler uygular.
- Bunun yanında, makine TS 3032 standardına uygun gaz sürtünme, kayma ve ömür testlerini gerçekleştirir.
- Ayrıca, sistem aynı anda 5 numuneyi test etmek için 5 test istasyonu sunar.
- Ek olarak, hidrolik kaldırma sistemine sahip üst çapraz kafa sayesinde kullanıcılar dikey açıklığı kolayca ayarlar.
- Aynı zamanda, gelişmiş yük hücresi daha hızlı test yapılmasını sağlar ve atalet hatalarını azaltır.
- Bununla birlikte, düşük sürtünmeli aktüatörler yüksek yanal yük direnci sunar ve kritik testleri destekler.
- Ek olarak, sistem farklı çene, aparat, kabin ve video ekstansometre gibi aksesuarlarla uyumlu şekilde çalışır.
- Aynı zamanda, servo valf kontrollü hidrolik ünite su soğutmalı ısı eşanjörü ve chiller sistemi ile stabil performans sağlar.
- Bunun yanında, yüksek dinamik servo valf hassas yük kontrolü sunar.
- Ek olarak, temassız elektromanyetik deplasman sensörü 0,001 mm çözünürlük ile hassas ölçüm gerçekleştirir.
- Aynı zamanda, elektronik kontrol ünitesi servo kapalı devre yapısı ile sistemi stabil şekilde yönetir.
- Bu sayede, uygun test yazılımı ve yorulma dayanımlı yük hücresi ile yüksek doğrulukta testler gerçekleştirilir.
- Sonuç olarak, sistem ISO 7500-1 standardına göre %2–%100 aralığında Sınıf 1 hassasiyetle yük ölçümü yapar ve deplasmanı yüksek doğrulukla kontrol eder.
YAZILIM VE KONTROLÖR
Öncelikle, BESMAK servo hidrolik dinamik test sistemi dijital EDC kontrolörü ile çalışır ve tüm test süreçlerini aktif şekilde yönetir. Bu sistem sayesinde, kullanıcılar otomatik döngü ayarı, genlik kontrolü ve numune koruma işlemlerini hassas şekilde gerçekleştirir.
Ayrıca, kontrolör 24-bit çözünürlük ile tüm transdüser aralığında yüksek hassasiyet sunar ve adaptif kontrol teknolojisi ile sistem performansını optimize eder. Bununla birlikte, kullanıcılar dinamik ve statik testleri Besmak Universal™ dinamik test yazılımı üzerinden kolayca yönetir.
Aynı zamanda, dijital EDC kontrolörü 10 kHz veri toplama hızı ile test verilerini hızlı ve güvenilir şekilde kaydeder.
UZAKTAN KUMANDA ÜNİTESİ
Öncelikle, uzaktan kumanda ünitesi kullanıcıların test süreçlerini doğrudan kontrol etmesini sağlar. Bu sayede, operatörler aktüatör hızını ayarlar, çeneleri yönetir ve test sürecini anlık olarak kontrol eder.
Ayrıca, kullanıcılar yük, deformasyon, deplasman ve gerinim değerlerini gerçek zamanlı olarak izler. Bununla birlikte, operatörler çenelerin konumunu kolayca ayarlar ve maksimum ile minimum limitleri hızlı şekilde tanımlar.
Aynı zamanda, hareket kabiliyeti yüksek kumanda ünitesi numune yerleştirme işlemlerini kolaylaştırır ve operatör konforunu artırır. Böylece, kullanıcılar test hazırlık sürecini daha hızlı ve güvenli şekilde tamamlar.
Ek olarak, operatör acil durumlarda kumanda üzerindeki buton ile sistemi anında durdurur. Sonuç olarak, sistem hem güvenli hem de kontrollü bir kullanım sunar.
HİDROLİK ÜNİTE
Öncelikle, sistem elektrik motoru ile çalışan hidrolik pompa ile gerekli test basıncını üretir. Ayrıca, hidrolik ünite 70 litre/dakika debi ile yüksek performanslı akış sağlar.
Bununla birlikte, sistem manifold, basınç limitleri ve emniyet valfleri ile güvenli çalışma koşulları oluşturur. Aynı zamanda, yağ tankı ve bağlantı elemanları tüm sistemi stabil şekilde destekler.
Ek olarak, hidrolik güç ünitesi yüksek tepki hızına sahip servo valf ile hassas kontrol sağlar. Bunun yanında, sistem chiller ünitesi ile sıcaklık kontrolünü dengede tutar.
Sonuç olarak, sistem 3 faz 380 V, 50 Hz güç ile stabil ve sürekli çalışma performansı sunar.
