• Cihaz, ±1000 kN’a kadar kapasite sunar
• Sistem, metaller, kompozitler, plastikler ve bileşenler üzerinde dinamik ve statik testleri gerçekleştirir
• Yere montajlı yük çerçevesi, yüksek rijitlik sunar ve ağır çevrimsel yükler altında stabil hizalamayı aktif şekilde sürdürür

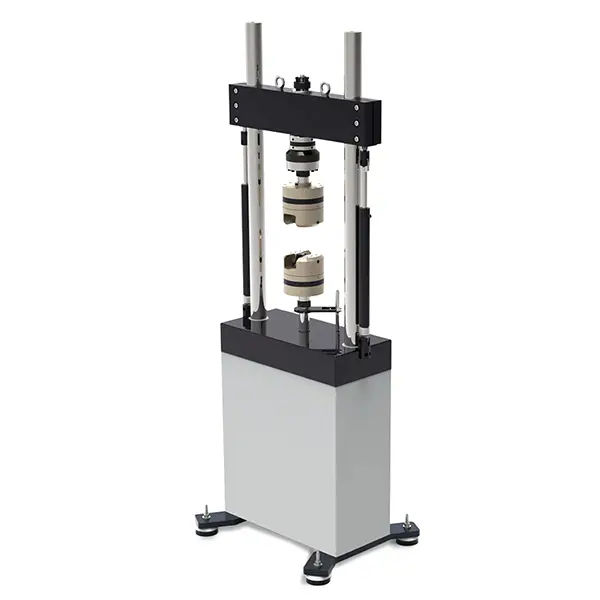

• Çift kolonlu tasarım, aktüatörü alt tabana konumlandırır ve kuvveti dengeli şekilde aktarır
• Sistem, büyük numuneler için standart ve uzatılmış gövde yükseklik seçenekleri sunar
• Servo hidrolik tahrik sistemi, hızlı tepki verir ve yükü hassas şekilde kontrol eder
• Yük hücreleri, Class ±0,5 doğruluk ile çevrimsel yükleme sırasında kuvveti doğru şekilde ölçer
• Yazılım arayüzü, test tasarımını oluşturur, parametreleri ayarlar ve raporları hızlı şekilde hazırlar
• Hidrolik sistem, farklı frekans ve yük gereksinimlerine göre kolayca yapılandırılır
• Çeneler ve fikstürler, yüksek yükler altında numuneyi güvenli şekilde sabitler
• Sistem, çevresel kabinler ve video ekstansometreler ile sorunsuz şekilde çalışır
• Güvenlik sistemi, aktüatörü otomatik olarak geri çeker ve numuneyi korur
• SEMATRON dijital kontrolör, çok kanallı yapı ile çalışır ve 10 kHz’e kadar veri toplar
• Sistem, yorulma ve çevrimsel testlerde EN ISO 7500-1, ASTM E467 ve ASTM E606 standartlarını karşılar

Bu sistem, dinamik test ihtiyaçları için geliştirilmiştir. Ayrıca, yüksek frekanslı yüklemeleri hassas şekilde uygular. Bunun yanı sıra, farklı test senaryolarına hızlı şekilde uyum sağlar. Aynı zamanda, gelişmiş kontrol sistemi ile test süreçlerini kolayca yönetir. Bu sayede, kullanıcılar güvenilir ve tekrarlanabilir sonuçlar elde eder.

TEKNİK ÖZELLİKLER

ÇERÇEVE

Sistem, çift kolonlu ve sabit üst traversli rijit gövde ile çalışır ve yüksek stabilite sunar. Aktüatör, üst travers üzerinde konumlanır ve yükü dengeli şekilde aktarır. Ayrıca, sistem dinamik testleri stabil ve hassas şekilde gerçekleştirir.

YÜK ÖLÇÜMÜ VE KONTROLÜ

Sistem, yorulma testlerine uygun yük hücresi ile yükü hassas şekilde ölçer ve kontrol eder. Ayrıca, EN 7500-1 standardına göre Class 1 doğruluk ile yük kontrollü testleri gerçekleştirir. Yük kontrol çözünürlüğü 20 bit seviyesindedir. Bunun yanı sıra, sistem yük hücresi kalibrasyonunu maksimum kapasitenin %2 ile %100 aralığında gerçekleştirir.

YER DEĞİŞTİRME (POZİSYON) ÖLÇÜMÜ VE KONTROLÜ

Sistem, 1 mikron çözünürlük ile yer değiştirme ölçümü yapar ve konumu hassas şekilde kontrol eder. MTS marka SSI tip temassız elektromanyetik sensör, hızlı tepki süresi ile yüksek doğruluk sağlar. Ayrıca, sistem ölçüm doğruluğunu artırmak için sensörü doğrudan aktüatör içine yerleştirir.

ELEKTRONİK KONTROL ÜNİTESİ

Sistem, kapalı çevrim kontrollü elektronik kontrol ünitesi ile çalışır ve test sürecini hassas şekilde yönetir. Elektronik kontrol ünitesi saniyede 10.000 örnekleme yaparak verileri hızlı şekilde toplar. Ayrıca, gelişmiş PID ve kapalı çevrim kontrol yapısı sensörler ile gövde arasında hassas senkronizasyon kurar. Sistem, toplam 5 kanalı aktif olarak kullanır ve aynı anda 5 sensörü kontrol eder. Bunun yanı sıra, kontrol ünitesi farklı sensörleri kolayca bağlar ve yönetir.
