Zemin Sıkışma Testleri için Proctor Kalıpları ve Tokmakları

Proctor Kalıpları ve Tokmakları, Standart Proctor ve Modifiye Proctor deneyleri sırasında sıkıştırılmış zemin numunelerinin hazırlanması ve zeminin su muhtevası ile maksimum kuru yoğunluğu arasındaki ilişkinin belirlenmesi için tasarlanmıştır.

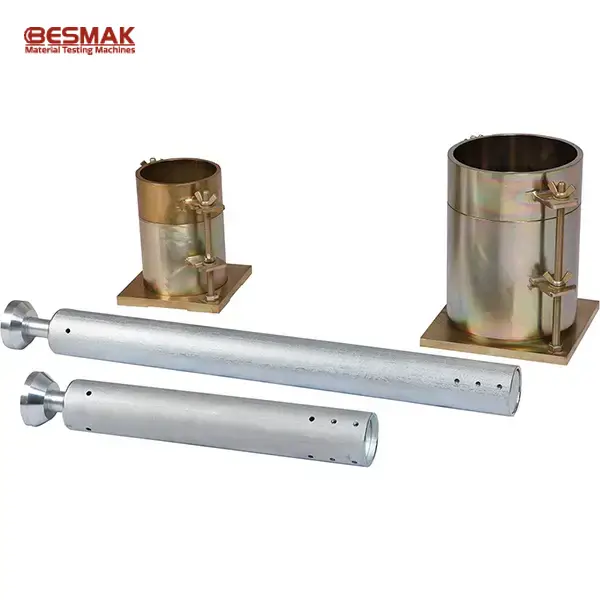

Her kalıp seti; taban plakası, kalıp gövdesi ve uzatma bileziğinden (collar) oluşurken, Proctor tokmakları uluslararası deney standartlarına uygun ağırlık ve düşme yüksekliğinde hassas olarak üretilmektedir. Tüm bileşenler, uzun kullanım ömrü ve üstün korozyon direnci sağlamak amacıyla elektro kaplamalı yüzeye sahiptir.

Temel Özellikler

• Standart ve Modifiye Proctor deneyleri için tasarlanmıştır.
• Zemin sıkışma deneyleri için uygundur.
• Ağır hizmet tipi çelik konstrüksiyon.
• Korozyona dayanıklı elektro kaplamalı yüzey.
• Yüksek boyutsal hassasiyet.
• Standart ve Modifiye Proctor seçenekleri mevcuttur.
• ASTM ve BS standartlarına uygun modeller.
• Dayanıklı kalıp gövdesi, uzatma bileziği ve taban plakası.
• Hassas üretilmiş Proctor tokmakları.
• Güvenilir ve tekrarlanabilir numune hazırlama.
• Uzun kullanım ömrü.
• Geoteknik laboratuvarları için idealdir.

Standartlar

• ASTM D558
• ASTM D698
• ASTM D1557
• AASHTO T99
• AASHTO T180
• BS 1377-4

Standart Proctor Tokmağı

ASTM Versiyonu

• Ağırlık: 2,5 kg
• Düşme Yüksekliği: 305 mm (12 inç)

BS Versiyonu

• Ağırlık: 2,5 kg
• Düşme Yüksekliği: 300 mm

Modifiye Proctor Tokmağı

ASTM Versiyonu

• Ağırlık: 4,5 kg
• Düşme Yüksekliği: 457 mm (18 inç)

BS Versiyonu

• Ağırlık: 4,5 kg
• Düşme Yüksekliği: 450 mm

Standart Proctor Kalıbı

ASTM Versiyonu

• Yükseklik: 116,4 mm
• İç Çap: 101,6 mm (4 inç)
• Uzatma Bileziği Yüksekliği: 50 mm

BS Versiyonu

• İç Çap: 100 mm

Modifiye Proctor Kalıbı

ASTM Versiyonu

• Yükseklik: 116,4 mm
• İç Çap: 152,4 mm (6 inç)
• Uzatma Bileziği Yüksekliği: 50 mm

BS Versiyonu

• Yükseklik: 115,5 mm
• İç Çap: 150 mm
• Uzatma Bileziği Yüksekliği: 50 mm

Mevcut Modeller

Zemin Sıkışma Deneyleri

Proctor Kalıpları ve Tokmakları, zeminlerin optimum su muhtevasını ve maksimum kuru yoğunluğunu belirlemek amacıyla sıkıştırılmış zemin numunelerinin hazırlanmasında kullanılır.

Standartlaştırılmış tokmak ağırlıkları ve düşme yükseklikleri, ASTM, AASHTO ve BS deney prosedürlerine uygun sıkıştırma enerjisi sağlayarak güvenilir ve tekrarlanabilir test sonuçları elde edilmesini sağlar.

Uygulama Alanları

Proctor Kalıpları ve Tokmakları aşağıdaki uygulamalar için uygundur:

• Standart Proctor Deneyi
• Modifiye Proctor Deneyi
• Zemin sıkışma deneyleri
• Su muhtevası–yoğunluk ilişkisinin belirlenmesi
• Geoteknik araştırmalar
• Karayolu mühendisliği
• Toprak işleri kalite kontrolü
• Temel mühendisliği
• Yapı malzemeleri laboratuvarları
• Zemin mekaniği laboratuvarları
• Üniversiteler
• Araştırma enstitüleri

Neden BESMAK Proctor Kalıpları ve Tokmaklarını Tercih Etmelisiniz?

BESMAK Proctor Kalıpları ve Tokmakları, yüksek boyutsal hassasiyet ve dayanıklı, korozyona dirençli malzemeler kullanılarak üretilmektedir. Bu sayede doğru ve tekrarlanabilir numune hazırlama imkânı sunar.

Uluslararası deney standartlarına tam uyumluluğu ve Otomatik Zemin Kompaktörleri ile uyumlu yapısı sayesinde, rutin ve ileri seviye zemin sıkışma deneyleri gerçekleştiren profesyonel geoteknik laboratuvarları için ideal bir çözümdür.

Sıkça Sorulan Sorular

Proctor Kalıpları ve Tokmakları nedir?

Proctor Kalıpları ve Tokmakları, Standart Proctor ve Modifiye Proctor sıkıştırma deneyleri için sıkıştırılmış zemin numunelerinin hazırlanmasında kullanılan laboratuvar ekipmanlarıdır.

Standart ve Modifiye Proctor Tokmakları arasındaki fark nedir?

Standart Proctor Tokmağı, 2,5 kg ağırlığında olup daha düşük düşme yüksekliği kullanır.

Modifiye Proctor Tokmağı ise 4,5 kg ağırlığında olup daha yüksek düşme yüksekliği sayesinde daha fazla sıkıştırma enerjisi uygular.

Kalıp ve tokmaklar hangi standartlara uygundur?

Ekipman aşağıdaki uluslararası standartlara uygundur:

• ASTM D558
• ASTM D698
• ASTM D1557
• AASHTO T99
• AASHTO T180
• BS 1377-4

ASTM ve BS versiyonları mevcut mudur?

Evet. Farklı deney gereksinimlerini karşılamak amacıyla hem ASTM hem de BS standartlarına uygun Proctor kalıp ve tokmak modelleri sunulmaktadır.

Her Proctor kalıbı hangi parçalardan oluşur?

Her kalıp aşağıdaki bileşenlerden oluşmaktadır:

• Taban Plakası
• Kalıp Gövdesi
• Uzatma Bileziği (Collar)

Proctor Kalıpları ve Tokmakları en çok nerelerde kullanılır?

Yaygın olarak aşağıdaki alanlarda kullanılmaktadır:

• Geoteknik laboratuvarları
• Karayolu mühendisliği laboratuvarları
• Yapı malzemeleri laboratuvarları
• Zemin mekaniği laboratuvarları
• Kalite kontrol laboratuvarları
• Üniversiteler
• Araştırma enstitüleri
• Temel mühendisliği projeleri
