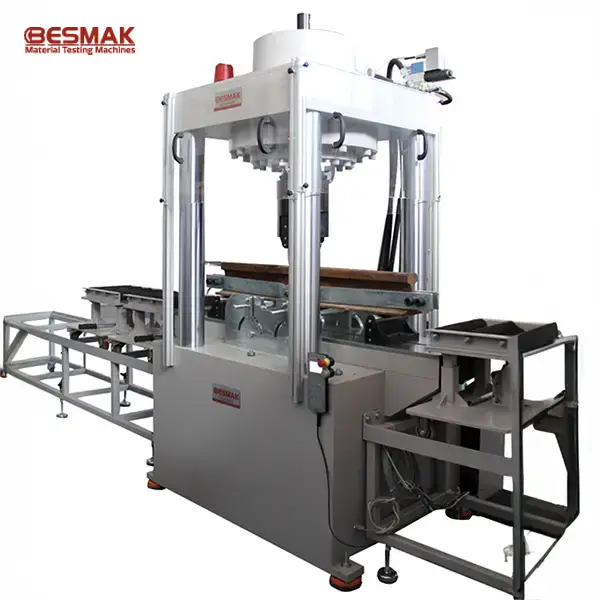

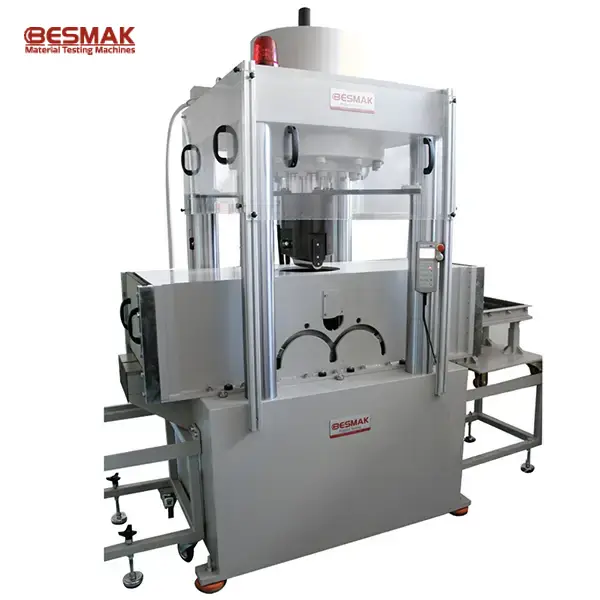

RAY VE TRAVERS EĞME TEST CİHAZI – BMT-RS

Demiryolu Testleri İçin Yüksek Hassasiyetli Servo-Hidrolik Ray ve Travers Eğme Test Cihazı

BESMAK Ray ve Travers Eğme Test Cihazı, ray ve traverslerin gerçek servis koşulları altındaki yapısal performansını test etmek için özel olarak geliştirilmiştir. Sistem, demiryolu bileşenlerinin maruz kaldığı yük koşullarını simüle eder ve hassas yük, deplasman ve sehim ölçümleri sağlar.

Sağlam 4 kolonlu yük çerçevesi ve gelişmiş servo-hidrolik kontrol sistemi sayesinde cihaz aşağıdaki uygulamalar için uygundur:

• Ray eğme testleri
• Beton travers eğme testleri
• Statik yük testleri
• Dinamik yük testleri
• Yorulma testleri
• Yarı dinamik demiryolu testleri

Ray ve Travers Eğme Test Cihazının Başlıca Özellikleri

Servo-Hidrolik Kapalı Çevrim Kontrol

• Yük, deplasman ve gerinim kontrolünü yüksek hassasiyetle gerçekleştiren gelişmiş servo-hidrolik sistem kullanılır.

3000 kN’ye Kadar Kapasite

• Farklı ray ve travers test ihtiyaçlarına uygun olarak 200 kN ile 3000 kN arasında çeşitli kapasite seçenekleri sunulur.

4 Kolonlu Rijit Yük Çerçevesi

• Ağır hizmet tipi 4 kolonlu yapı, yüksek yük testleri sırasında maksimum rijitlik sağlar ve gövde deformasyonunu minimuma indirir.

Statik, Dinamik ve Yorulma Testleri

• Tüm temel demiryolu eğme testleri tek bir entegre sistem üzerinden gerçekleştirilebilir.

Uzun Stroklu Hidrolik Aktüatör

• 500 mm’ye kadar strok uzunluğu sayesinde büyük numune deformasyonları ve gerçekçi servis yükleri simüle edilir.

Otomatik Test Yazılımı

• Gelişmiş yazılım; test yönetimi, veri toplama, grafik oluşturma ve raporlama işlemlerini otomatik olarak gerçekleştirir.

Ray ve Travers Eğme Test Cihazlarının Kullanım Alanları

BESMAK Ray ve Travers Eğme Test Cihazları aşağıdaki kurumlar tarafından kullanılmaktadır:

• Demiryolu laboratuvarları
• Beton travers üreticileri
• Ray üreticileri
• Üniversiteler ve araştırma enstitüleri
• Altyapı kuruluşları
• Kalite kontrol laboratuvarları

Tipik Uygulamalar

• Beton demiryolu traversi eğme dayanım testleri
• Ray eğilme dayanımı testleri
• Dinamik yorulma testleri
• Kalite kontrol ve sertifikasyon
• Ar-Ge ve ürün geliştirme çalışmaları

Teknik Özellikler

Standart Kapasite Seçenekleri

• 200 kN
• 400 kN
• 500 kN
• 600 kN
• 1000 kN
• 2000 kN
• 3000 kN

Kontrol Modları

• Yük kontrolü
• Deplasman kontrolü
• Gerinim kontrolü
• Çevrimsel kontrol

Ölçüm Sistemleri

• Yüksek hassasiyetli yük hücresi
• LVDT deplasman transdüserleri
• Sehim sensörleri
• Opsiyonel gerinim ölçümü

Yazılım Fonksiyonları

• Otomatik test sekansları
• Programlanabilir yükleme profilleri
• Gerçek zamanlı grafikler
• Veri dışa aktarma
• Özel raporlama seçenekleri

Neden BESMAK Ray ve Travers Eğme Test Cihazı?

Demiryolu Endüstrisi İçin Özel Tasarım

• Ray ve travers eğme testleri için özel numune destekleri ve fikstürlerle geliştirilmiştir.

Tam Otomatik Test Sistemi

• Operatör test metodunu seçer, sistem testi otomatik olarak gerçekleştirir.

Yüksek Hassasiyet ve Tekrarlanabilirlik

• Hassas kontrol sistemi; sertifikasyon ve araştırma çalışmaları için güvenilir sonuçlar sağlar.

Özel Mühendislik Çözümleri

• BESMAK, cihazı numune boyutlarınıza ve standartlarınıza göre özelleştirebilir.

Global Kurulum ve Teknik Destek

• BESMAK, dünya genelinde teknik destek ve eğitim hizmetleriyle demiryolu test sistemleri sunmaktadır.
